磁翻板液位計工作原理及安裝
發布日期:2023年09月23日

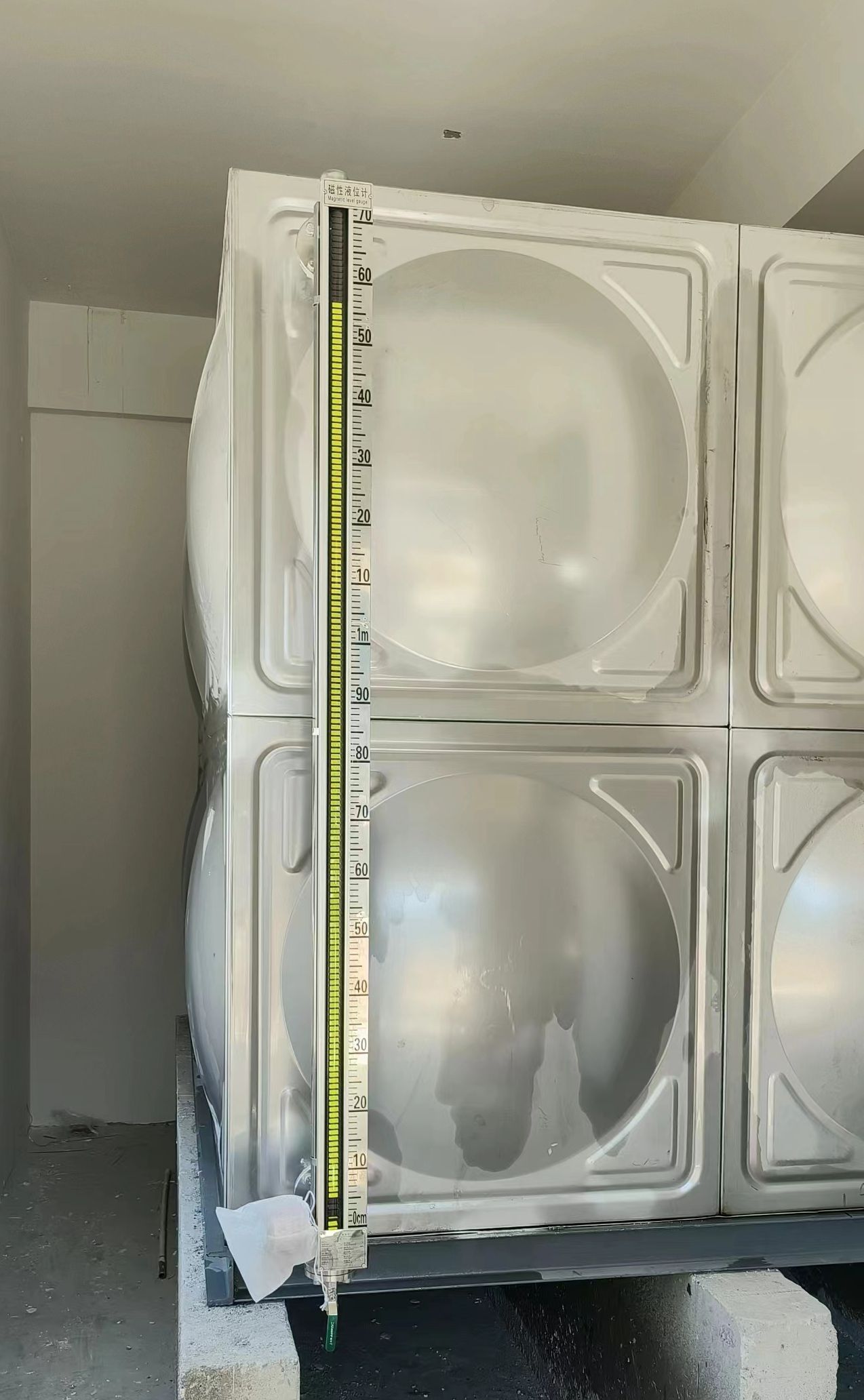

磁翻板液位計工作原理及安裝
原理
磁翻板液位計(也可稱為磁性浮子液位計)根據浮力原理和磁性耦合作用研制而成。當被測容器中的液位升降時,液位計本體管中的磁性浮子也隨之升降,浮子內的長久磁鋼通過磁耦合傳遞到磁翻柱指示器,驅動紅、白翻柱翻轉180°,當液位上升時翻柱由白色轉變?yōu)榧t色,當液位下降時翻柱由紅色轉變?yōu)榘咨?,指示器的紅白交界處為容器內部液位的實際高度,從而實現液位清晰的指示。

使用
磁翻板液位計位計可直接用來觀察各種容器內介質的液位高度。它適用于石油、化工等工業領域的液位指示,該液位計結構簡單,觀察直觀、清晰,不堵塞、不滲漏,安裝方便,維修簡單。玻璃板液位計上、下端安裝法蘭與容器相連接構成連通器,透過玻璃板可直接觀察到容器內液位的實際高度。上下閥門裝有安全鋼珠,當玻璃因意外損壞時,鋼珠在容器內壓的作用下自動密封,防止容器內液體外溢,并操作人員安全。
對超過一定長度的,需增加中間加固法蘭或耳攀作固定支撐,以增加強度和克服自身重量;磁翻板液位計的安裝位置,應避開或遠離物料介質進出口處,避免物料流體局部區域的急速變化,影響液位測量的準確性;當配有遠傳配套儀表時需做到如下幾條:遠傳配套儀表零位應與液位計零位指示處在同一水平線上;遠傳配套儀表與顯示儀表或工控機之間的連線較好單獨穿保護管敷設或用屏蔽二芯電纜敷設;應使遠傳配套儀表緊貼液位計主導管,并用不銹鋼抱箍固定(禁用鐵質);遠傳配套儀表上感應面應面向和緊貼主導管;接線盒進線孔敷設后,要求密封良好,以免雨水、潮氣等侵入而使遠傳配套儀表不能正常工作,接線盒在檢修或調試完成后應及時蓋上。

安裝
主體周?chē)蝗菰S有導磁體靠近否則直接影響液位計準確工作。因運輸過程中為了不使浮球組件損壞,故出廠前將浮球組件取出液位計主體管外,待液位計安裝完畢后,打開底部排污法蘭,再將浮球組件重新裝入主體管內,注意浮球組件重的一頭朝上,不能倒裝。

磁翻板液位計測量采用的方式和故障排除
測量液體時采用頂裝或旁通管側裝方式。磁翻柱主體外加裝翻柱液位指示器、液位開關及液位變送器。磁單元置于浮球內部或通過頂桿與浮球相連,當浮球連帶磁單 元隨液位變化時,使磁性色塊(磁翻板)翻轉;磁性液位開關在對應液位點動作;同時液位傳感器在浮球磁力的作用下,輸出標準的變化電阻信號,再經過變送器把電阻信號轉換 成4~20mA電流信號輸出。
